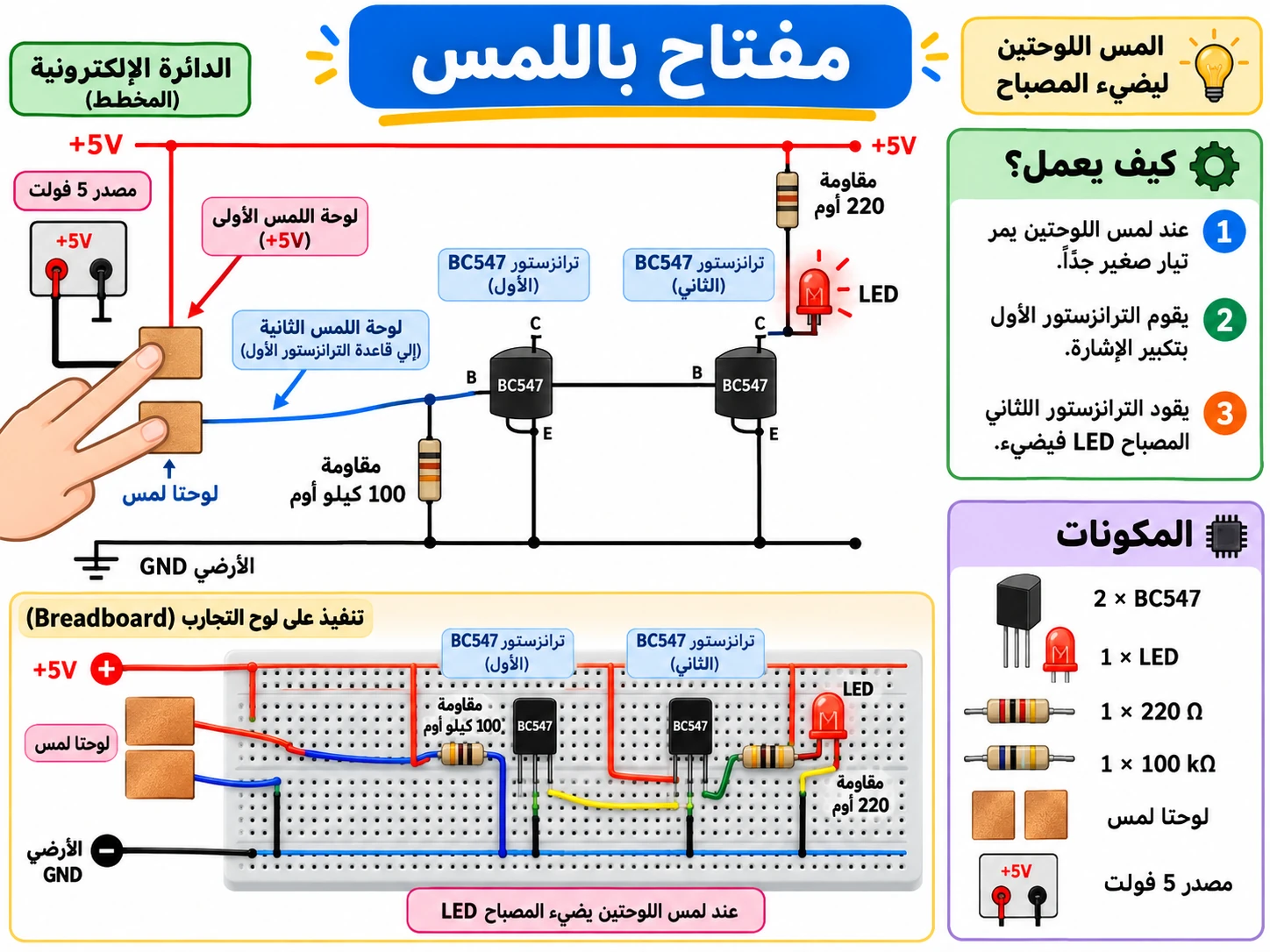

اللوحة التعليمية والتوصيل
كيف تعمل الدائرة؟
يمر تيار بالغ الصغر عبر الجلد ويُضخَّم بترانزستورين موصلين كزوج دارلنغتون.
المكونات والأدوات
2×BC547، LED، 220Ω، 100kΩ، نقطتا لمس ومصدر 5V.
صورة المكونات والتوصيلاتاتبع أسماء الأطراف كما هي مكتوبة
🔋2×BC547
〰️LED
💡220Ω
⚡100kΩ
🔘نقطتا لمس ومصدر 5V.
Touch pad A15 V through 100 kΩ
Touch pad B2Q1 base
Q1 emitter3Q2 base
Both collectors4LED load node
Q2 emitter5GND
موجب التغذيةالأرضيإشارة أو توصيل بيني
جدول التوصيل الدقيق
| من | إلى |
|---|---|
| Touch pad A | 5 V through 100 kΩ |
| Touch pad B | Q1 base |
| Q1 emitter | Q2 base |
| Both collectors | LED load node |
| Q2 emitter | GND |
🔌 افصل مصدر الطاقة أثناء التوصيل، ثم راجع كل صف قبل التشغيل.
خطوات البناء
- 1صل باعث Q1 بقاعدة Q2.
- 2صل المجمعين وفرع LED.
- 3المس النقطتين بإصبع واحد.
الاختبار والنتيجة المتوقعة
يضيء LED أثناء اللمس ويطفأ عند رفع الإصبع.
استكشاف الأعطال
افحص ترتيب أرجل كل ترانزستور ونظافة لوحة التجارب إذا بقي LED مضاءً.
تحدي التطوير
اصنع نقطتي اللمس من ورق الألومنيوم.
